  • XZD/G型旋风除尘器

  • 点击:
  • 旋风除尘器

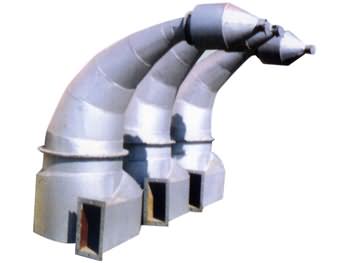

    XZD/G型旋风除尘器

    一、主要用途
       XZD/G-型旋风收尘器是我厂学习国内经验生产的一种新型除尘设备,它适宜配用于0.5-4吨/时层燃工业锅炉和采暖锅炉的烟气净化,经用户实际运行考验,它具有阻力适中,钢材消耗量小,占地面积小,运行维护保养方便优点,经它净化后的烟气含尘浓度达到**环境保护效率的要求;同时该除尘器的内壁因涂有20毫米厚的涂料,它还能涂,损延长使用寿命等优点。
      本除尘器可做成左旋和右旋两种,当面对除尘器的出气口,烟气沿蜗壳顺时针方向流动为右旋,逆时针方向流动为左旋。
      由于在旋风除尘器处,距离中心不同距离上的气流在完成拐弯时所经过的路程不同,因而发展成为使气流及动能能够平衡的垂直涡流。如果使在任何面积上的速度与该面积上弯头的高度成正比,而所经过的距离与弯头半径成正比,即当弯头的半径与高度的乘积保持为一常数时,便可垂直涡流。
      为制造方便,将作为倾斜的锥形底板,经过180O的涡流进入除尘器本体,成为具有锥形底板的涡壳结构,并装有螺旋形连接底板。试验证明:这种结构形式对于控制除尘器回转气流中的“次流”,提高除尘效率和降低阻力效果**。

    二、主要技术经济指标

    XZD/G除尘器规格 φ404 φ578 φ810 φ1100
    用途 配0.5吨/时锅炉 配1吨/时锅炉 配2吨/时锅炉 配4吨/时锅炉
    处理烟气量米/时 1229.4 3300 6,500 12,000
    流速米/秒 21 21 21 21
    阻力

    87毫米水柱(200℃烟温)
    79毫米水柱(250℃烟温)

    除尘效率    94.45%-34.7%
    金属总重(公斤)   125.43 223.41 393.43
    耗钢指标(公斤/1000米/时烟气)   38.10 34.37 32.77
    选用引风机型号 Y6-32NO3.7C Y6-32NO5C Y6-32NO6C Y6-45NO7.5C
