  • 电气控制系统

  • 点击:

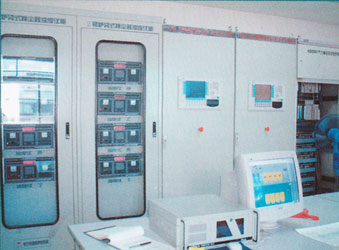

  • 电气控制系统 电气控制系统1

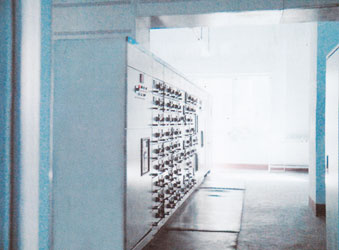

    脱硫控制系统   脱硫电器系统

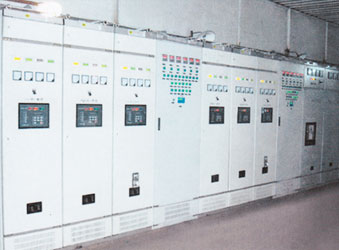

    电气控制系统2 电气控制系统3
     袋式除尘器控制系统 电除尘器控制系统

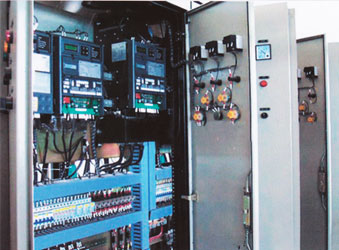

    电气控制系统4
    电除尘器控制系统

    概述
      电气控制系统一般称为电气设备二次控制回路,不同的设备有不同的控制回路,而且高压电气设备与低压电气设备的控制方式也不相同。
    主要功能
      为了一次设备运行的与**,需要有许多辅助电气设备为之服务,能够实现某项控制功能的若干个电器组件的组合,称为控制回路或二次回路。这些设备要有以下功能:
      (1)自动控制功能。高压和大电流开关设备的体积是很大的,一般都采用操作系统来控制分、合闸,特别是当设备出了故障时,需要开关自动切断电路,要有一套自动控制的电气操作设备,对供电设备进行自动控制。
      (2)保护功能。电气设备与线路在运行过程中会发生故障,电流(或电压)会超过设备与线路允许工作的范围与限度,这就需要一套检测这些故障信号并对设备和线路进行自动调整(断开、切换等)的保护设备。
      (3)监视功能。电是眼睛看不见的,一台设备是否带电或断电,从外表看无法分辨,这就需要设置各种视听信号,如灯光和音响等,对一次设备进行电气监视。
      (4)测量功能。灯光和音响信号只能定性地表明设备的工作状态(有电或断电),如果想定量地知道电气设备的工作情况,还需要有各种仪表测量设备,测量线路的各种参数,如电压、电流、频率和功率的大小等。
      在设备操作与监视当中,传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代,但在小型设备和就地局部控制的电路中仍有的应用范围。这也都是电路实现微机自动化控制的基础。
    编辑本段系统组成
      常用的控制线路的基本回路由以下几部分组成。
      (1)电源供电回路。供电回路的供电电源有AC380V和220V等多种。
      (2)保护回路。保护(辅助)回路的工作电源有单相220、36V或直流220、24V等多种,对电气设备和线路进行短路、过载和失压等各种保护,由熔断器、热继电器、失压线圈、整流组件和稳压组件等保护组件组成。
      (3)信号回路。能及时反映或显示设备和线路正常与非正常工作状态信息的回路,如不同颜色的信号灯,不同声响的音响设备等。   (4)自动与手动问路。电气设备为了提高工作效率,一般都设有自动环节,但在安装、调试及紧急事故的处理中,控制线路中还需要设置手动环节,通过组合开关或转换开关等实现自动与手动方式的转换。
      (5)制动停车回路。切断电路的供电电源,并采取某些制动措施,使电动机停车的控制环节,如能耗制动、电源反接制动,倒拉反接制动和**发电制动等。
      (6)自锁及闭锁同路。启动按钮松开后,线路保持通电,电气设备能继续工作的电气环节叫自锁环节,如接触器的动合触点串联在线圈电路中。两台或两台以上的电气装置和组件,为了设备运行的**与,只能一台通电启动,另一台不能通电启动的保护环节,叫闭锁环节。如两个接触器的动断触点分别串联在对方线圈电路中。
