  • ■ 您当前所在位置: 天洁环保 > 产品展示 > 布袋除尘器系列 >
  • DDF-大型袋式反吹除尘器

  • 点击:
  • 大型袋式反吹除尘器


    产品简介
      DDF大型袋式反吹除尘器于一九八六年六月经冶金工业部和机械工业部鉴定,评为**八十年代末期同类产品的技术水平,并被评为**产品。
    设备的用途
      DDF大型袋式反吹除尘器广泛应用于钢厂、冶炼厂、水泥厂、炭黑厂、电站等企业冶炼、粉碎、筛分和燃烧所产生的烟尘净化及回收。它是保护操作者和人民身心健康,农作物的生长、机械设备的磨损、社会环境的污染和有用粉尘的回收利用降低成本的设备。

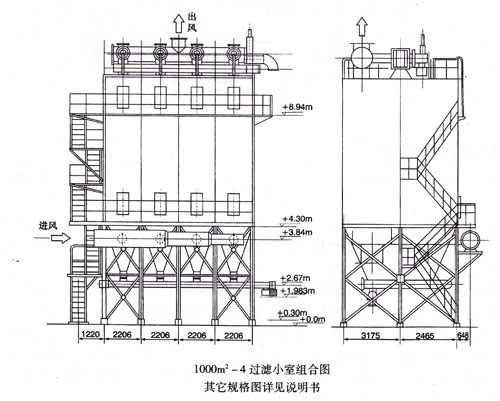

      滤袋排列数1000M2的是在2W2的布置下的排数;3000-90000M2的是在2W4W2布置下的排数。1800M2的是在3W3的布置下的排数;10000m2的是在周围通道的布置下的排数。W表示检修通道。
      入口温度729和734涤纶布耐温<1500℃;经三代处理的玻璃纤维布耐温<3000℃。

    DDF-大型袋式反吹除尘器
    设备的工作原理与结构特征
      DDF大型袋式反吹除尘器分正压式(又称压入式)和负压式(又称吸入式),本说明书按负压式介绍。
      含尘气体在负压作用下,由进风管进入下灰斗,在进风口的正面设有阻流板,较粗的粉尘靠碰击和重力落入灰斗,细颗粒粉尘经滤袋过滤后,吸附在滤袋的内壁上,净化后的气体经袋滤室,通过设备顶部切换阀经排管吸入风机内,再经排气筒排入大气中。
      滤袋附尘不断增加,阻力上升规定值时,即开始清灰。设备的清灰方式靠单室反吹风方式,反吹风时通过换向阀,关闭排风管,打开反吹风管,切断单室的排风。因为设备各室的进风管是相通的,而且都处于负压状态,因此由于邻室的负压抽吸作用。使气流通过反吹风管被吸入滤袋室,透过滤袋,气流由滤袋外侧进入内侧,经灰斗及该室的进风管而吸入邻室排出,此时滤袋被吸瘪。滤袋内部的积尘随之被抖落沉到降沉灰斗,完成了单室的清灰,其余室在清灰执行机构的控制下,进行同样顺序的清灰,除到值时,清灰停止。

               规格
    性能参数
      项目
    DDF-1000 DDF-1800 DDF-3000 DDF-4000 DDF-5000 DDF-6000 DDF-7000 DDF-8000 DDF-9000 DDF-10000
    过滤面积(m2) 1000 1800 3000 4000 5000 6000 7000 8000 9000 10000
    处理风量(m3/h) 3000~90000 5400~162000 90000~270000 120000~360000 150000~450000 180000~540000 210000~630000 240000~720000 270000~810000 300000~900000
    设备阻力(Pa) 1470
    过滤小室数(个) 6 8 6 6 8 6 10 10 12 12
    滤袋排数(排) 15 11 7 10 9 11 10 11 11 12
    单室过滤面积(m2) 250 225 500 666 625 750 700 800 750 830
    滤袋尺寸( фmm) 260 180 300 300 300 300 300 300 300 292
    入口温度(℃)   <150 <300
    设备重量(T) 57.5 81.65 138 161 195.5 230 310.5 345 414 517

    DDF-大型袋式反吹除尘器
