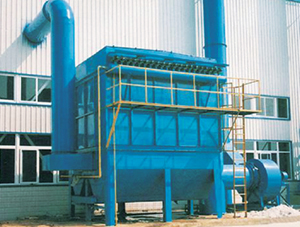

DZW93型低压喷吹脉冲袋式除尘器

产品介绍

DZW93型低压喷吹脉冲袋式除尘器，是冶金工业部鞍山焦化耐火材料设计研究院近年研究成功的新成果。
　　该型除尘器，是在试验研究和吸取同类产品优点而设计的新型分室低压喷吹脉冲袋式除尘器，经过在冀中焦化厂、耐火材料等厂应用，各项技术指标，均达到设计要求。由于它具有清灰用压缩空间压力低，滤袋积尘效果好，使用寿命长，操作简单、维修方便、运行等优点，深受用户欢迎。
结构特点及工作原理
　　结构工作原理如图所示：除尘器由进风口、过滤箱、出风口、净气箱、灰斗、排灰系统（减速装置、螺旋、排灰阀）、喷吹系统（贮气包、脉冲阀、电磁阀、引射器、控制仪）组成。
　　主要特点：（1）净化箱分成若干隔室，每室一组滤袋，清灰方法是轮流集中向各室喷吹高压气体和引射器诱导的气体来滤袋上积尘，比传统脉冲除尘器节省一半脉冲阀和电磁阀，取消每条滤袋上口文氏管和喷吹管，检修方便省时；（2）脉冲阀采用低阻力脉冲阀、喷吹用压缩空气压力低，清灰效果好，使用寿命长；（3）除尘器箱体采用组合式板块结构，可以组合不同处体能力的各种规格除尘器，方便制作和运输；（4）排灰系统采用料封阀和回转格式阀组合复合式排灰阀，气密性好，运行。
　　工作原理：
　　含尘气体由除尘器进风口并经分流板进入滤尘箱，通过滤袋各种效应将尘、气尘离、净化后的净气经引射器，由出风口排出，阻留在滤袋表面粉尘随时间延长不断增多滤袋阻力增大。为除尘器阻力在限定值内（1470-1770Pa）由控制仪表定时开启各室喷吹系统，轮流向各室吹定量压缩空气和引射器诱导数倍净化过的气体进入各室，将滤袋各灰清掉落入灰斗，粉尘再经螺旋输送到排灰阀排出机体。

注：
1.使用压缩空气压力 P=0.2~0.25Mpa；
2.每个脉冲阀在喷吹时间为0.1秒时，压缩空气耗量为0.15~0.2m3/次；
3.粉尘浓度较大含尘气体，过滤风速应选用1.5m/min左右；
4.布袋直径φ160，L=2000，2600 两种，布袋笼子可折为两段，安装方便，降低房高，布袋为针毡滤气尼，100℃以下。
